tm 10

Kurvengesteuerter Nachdrehautomat

Hohe Taktfolge und präzise Wiederholgenauigkeit ergänzt durch ein ergonomisches Bedienkonzept.

transco Audrema Drehautomaten tm10
transco Drehautomaten präzise
transco Drehautomaten variabel
transco Drehautomaten schnell

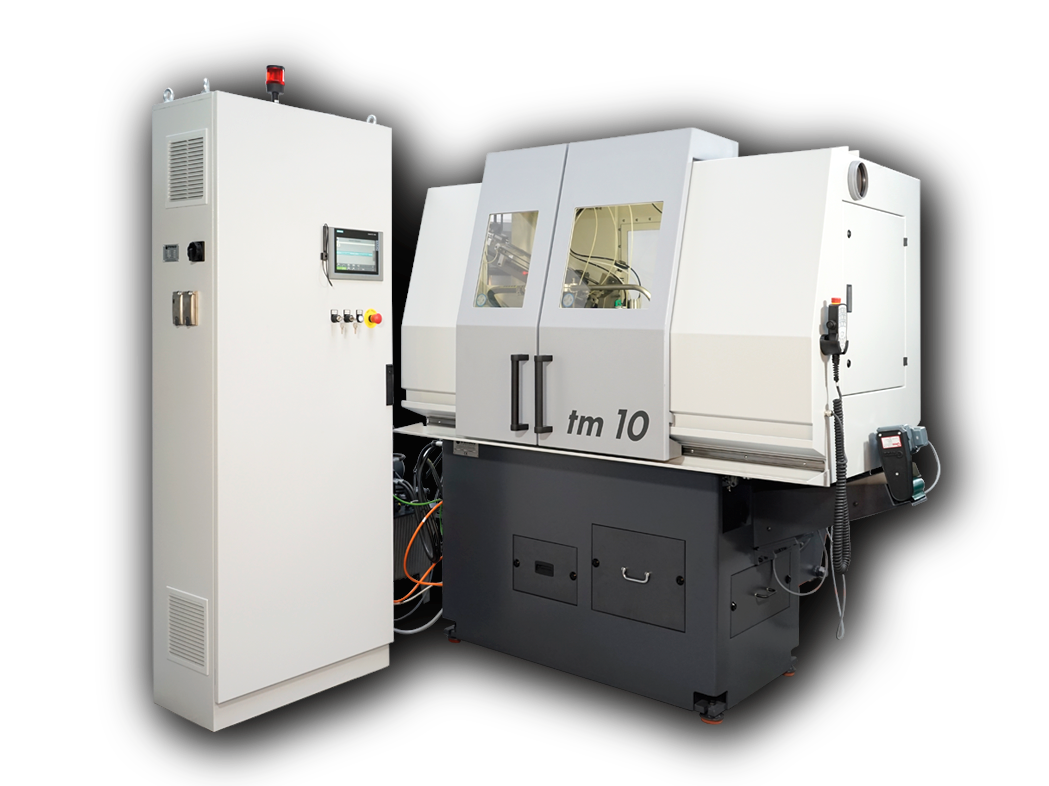

tm 10 - kurvengesteuerter Nachdrehautomat

Der Audrema® Nachdrehautomat tm 10 realisiert kurze Taktzeiten und präzise Wiederholgenauigkeit. Das entspricht den Anforderungen in der Nachbearbeitung von Mittel- und Großserien.

Datenblatt tm 10
Datenblatt tm 10

Technische Daten:

  • Maximale Werkstückabmessung im Standard:
    140 mm Länge (120 mm Schaft + 20 mm Kopf)
    30 mm Durchmesser (Varianten auf Anfrage)
  • Wechselzeiten bei Zangenspannung:
    Fliegender Abwurf ‹ 1,0 s
    Geführter Abwurf ‹ 1,5 s
  • Wechselzeiten bei Futterspannung:
    Geführter Abwurf ‹ 2,0 s
  • Leistung bis zu 35 Stück pro Minute
  • Wartungsfreie Präzisionsspindellagerung
  • SPS Steuerung für die Leitfunktionen
  • Leistungsstarke Antriebe bis 9 kW
  • Unabhängige und mehrfach variable Steuerwellendrehzahl
  • Mechanische Vorschubkurven
  • Austauschbare Spanneinrichtungen:
    Zugspannzange, Druckspannzange, Überkopfspannfutter, Kraftspanndorn
  • Optionale Spannmittel und -Einrichtungen auf Anfrage
  • Mehrfachspannung möglich
  • Austauschbare Werkzeugträger:
    radiale Schlitten, Kreuzschlitten radial-axial, Mehrfachkreuzschlitten mit Leitlineal, Langdrehschlitten
  • Pinolenschlitten optional für Bohr- und Gewindebearbeitung
  • Hydraulische Kugeldreheinheit
  • Umfangreiches Zuführprogramm für Kopfteile, Scheiben, Rollen, Stifte, kopflose Teile usw.
  • Lageerkennung und Lageänderung der Teile im Zulauf möglich

Die vielfältigen Konfigurationsvarianten der tm 10 ermöglichen eine optimale Auslegung für die Fertigung des Kunden.

transco Drehautomaten, Nachdrehautomaten

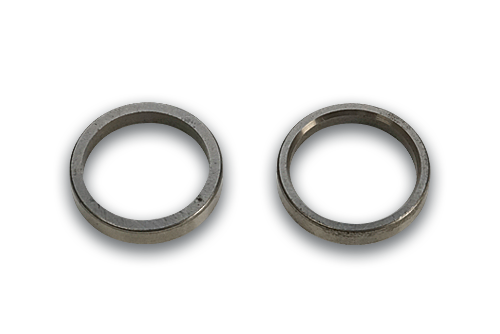

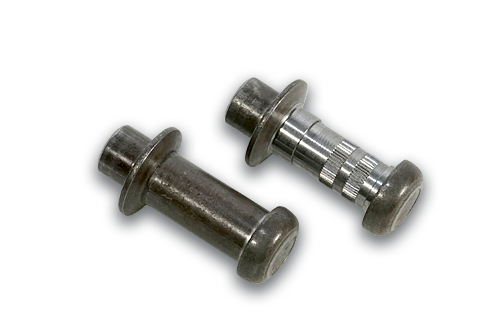

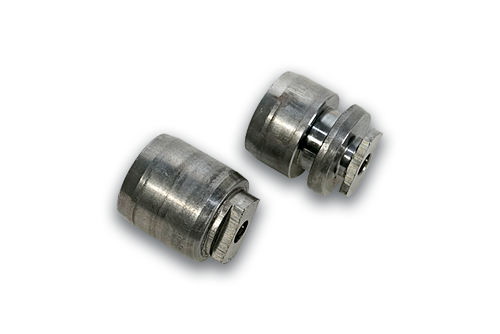

transco Audrema Drehautomaten - Werkstück
transco Audrema Drehautomaten - Werkstück
transco Audrema Drehautomaten - Werkstück
transco Audrema Drehautomaten - Werkstück
