tm 20

tm 20 Tornio automatico bimandrino azionato a camme

A funzionamento parallelo oppure consecutivo con stazione di traslazione o di ribaltamento. A voi la scelta!

transco Audrema Drehautomaten tm20
transco audrema torni automatici 1
transco audrema torni automatici 2
transco audrema torni automatici 3

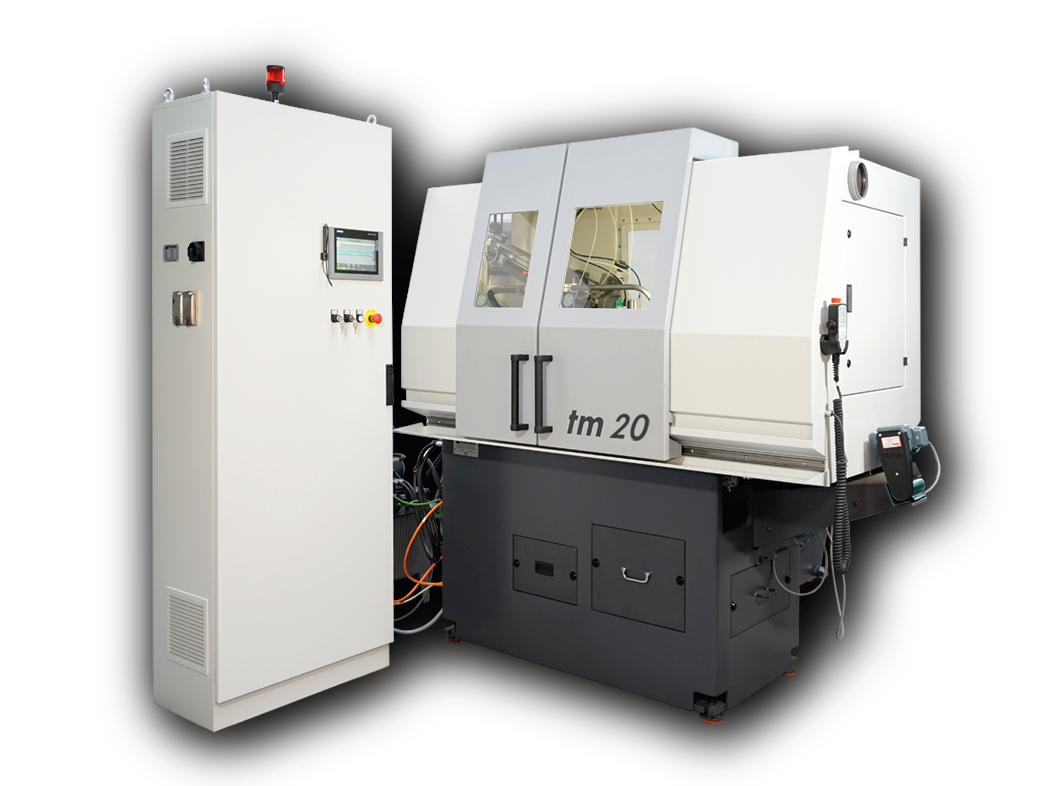

tm 20 - Tornio automatico bimandrino azionato a camme

Il tornio automatico bimandrino Audrema® tm 20 unisce la precisione e ripetibilità del modello monomandrino con la produttività e versatilità di una macchina a doppio mandrino.

scheda tecnica tm 20

Dati tecnici:

  • Tempo di carico/scarico con pinze:
    scarico libero ‹ 1,0 sec
    scarico controllato ‹ 1,5 sec
  • Tempo di carico/scarico con autocentrante:
    scarico controllato ‹ 2 sec
  • Produzione fino a 35 pezzi al minuto per mandrino
  • Cartuccia sigillata dei cuscinetti mandrino senza necessità di manutenzione
  • PLC di controllo per tutte le funzioni macchina
  • Motori robusti fino a 9 kW di potenza
  • Velocità di rotazione degli alberi portacamme regolabile per settori
  • Camme meccaniche per l’azionamento die portautensili
    Soluzioni di presa a seconda delle esigenze:
    Pinza con presa in spinta, pinza con presa in trazione, autocentrante, spina ad espansione
  • Portautensili sostituibili/intercambiabili
    Slitte radiali, slitte a croce radiali-assiali, slitte a croce multiple con scala graduata, slitte per tornitura in passata
  • Contropunte per lavorazioni di foratura e filettatura
  • Torretta di tornitura sferica a comando idraulico
  • Sistema completo per il caricamento di pezzi con la testa, pezzi cilindrici, rondelle, perni, rulli, etc.
  • Riconoscimento della posizione ed eventuale ribaltamento in fase di caricamento, possibile presa multipla su posizioni diverse
  • Ulteriori soluzioni di presa su richiesta



L’utilizzo di due caricatori separati e funzionanti in parallelo consente un raddoppio teorico della produzione (funzionamento con presa su una singola estremità)

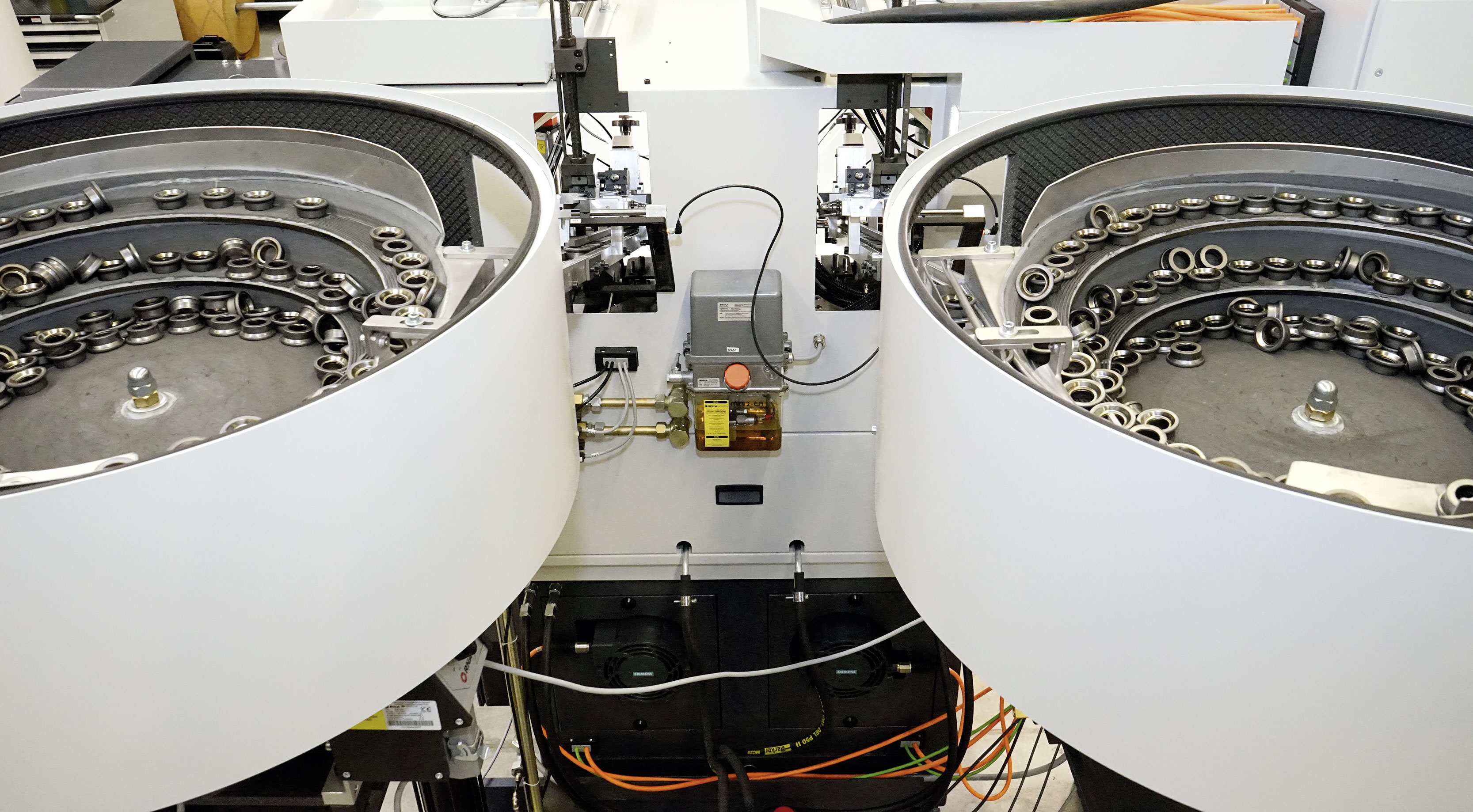

Kurvengesteuerter Doppelspindelnachdrehautomat
transco Drehautomaten, Nachdrehautomaten

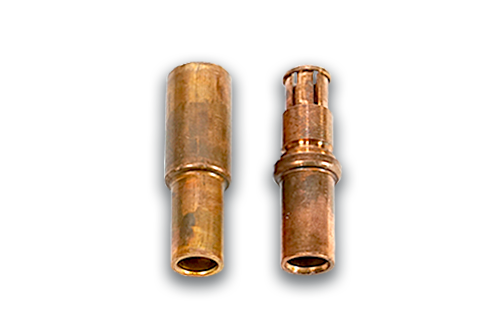

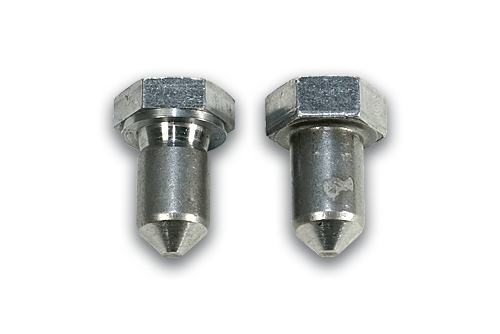

transco Audrema Drehautomaten - Werkstück
transco Audrema Drehautomaten - Werkstück
transco Audrema Drehautomaten - Werkstück
transco Audrema Drehautomaten - Werkstück
