tc 20

Tornio automatico bimandrino a controllo numerico

Il modello Audrema® tc 20 utilizza il collaudato sistema modulare del modello tm 20 e lo completa con slitte ad azionamento a controllo numerico.

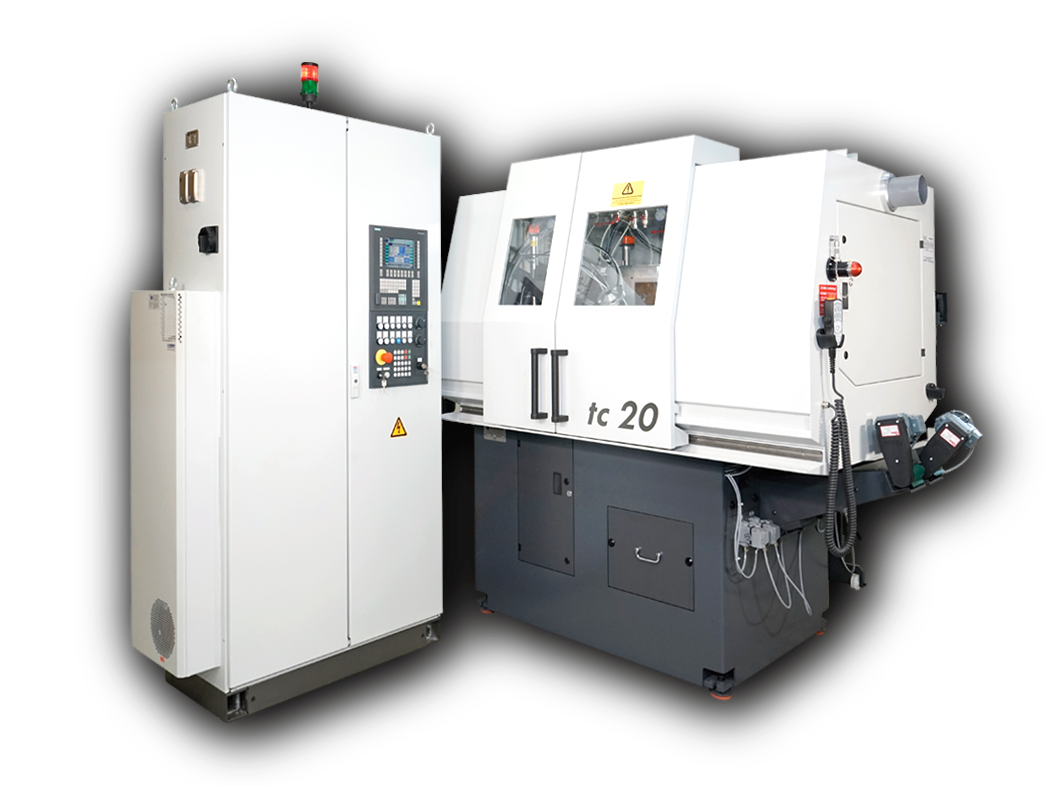

transco Audrema Drehautomaten tc20
transco audrema torni automatici 1
transco audrema torni automatici 2
transco audrema torni automatici 3

tc 20 - Tornio automatico bimandrino a controllo numerico

L’obiettivo principale per la progettazione del tornio automatico Audrema® tc 20 è stato quello di raggiungere la massima efficienza produttiva nelle lavorazioni secondarie di tornitura.

L’utilizzo mirato di questo macchinario mediante la possibilità di traslare oppure ruotare il pezzo da un mandrino all’altro espande notevolmente il campo di utilizzo. Il tornio Audrema® tc 20 si presta inoltre all’utilizzo in parallelo mediante l’aggiunta di un secondo sistema di carico. In questo caso il vantaggio consiste nell’impiego ridotto di spazio per una produzione doppia – lo spazio in produzione è prezioso!

Anche il modello Audrema® tc 20 utilizza – sia per gruppo trasmissione, sia per i portautensili ed altre componenti – il collaudato sistema costruttivo modulare del modello Audrema® tc 10.

Il tornio Audrema® tc 20 si contraddistingue da altri prodotti simili per i tempi di caricamento e scarico velocissimi di tutta la gamma dei macchinari transco.

La concezione modulare di tutti i torni automatici transco consente lo scambio delle attrezzature e portautensili tra modelli diversi Audrema®. Questo vale anche per le guide ed accessori di caricamento
Il tornio tc 20, doppio mandrino per un doppio successo!

scheda tecnica tc 20

Dati tecnici:

  • Tempo di carico/scarico con pinze:
    scarico libero ‹ 1,0 sec
    scarico controllato ‹ 1,5 sec
  • Tempo di carico/scarico con autocentrante:
    scarico controllato ‹ 2 sec
  • Produzione fino a 35 pezzi al minuto per mandrino
  • Cartuccia sigillata dei cuscinetti mandrino senza necessità di manutenzione
  • PLC Siemens 840D sl
  • Slitta portautensile radiale
  • Slitta portautensile radiale/assiale
  • Slitta di foratura a contropunta opzionale
  • Motori robusti fino a 9 kW di potenza
  • Asse C
  • Sistema completo per il caricamento di pezzi con la testa, pezzi cilindrici, rondelle, perni, rulli, etc.
  • Riconoscimento della posizione e ribaltamento in fase di caricamento
  • Possibile presa multipla su posizioni diverse.
  • Lunghezza standard fino a 140 mm
    (120 mm gambo + 20 mm testa)
  • Diametro standard fino a 30 mm
    (Modifiche su richiesta)
  • Possibilità di traslazione oppure ribaltamento
    (Lavorazione sulle due estremità)
  • Caricamento in parallelo
    (Funzionamento speculare)

La concezione modulare di tutti i torni automatici transco consente lo scambio delle attrezzature e portautensili tra modelli diversi Audrema®.
Questo vale anche per le guide ed accessori di caricamento

transco Drehautomaten, Nachdrehautomaten

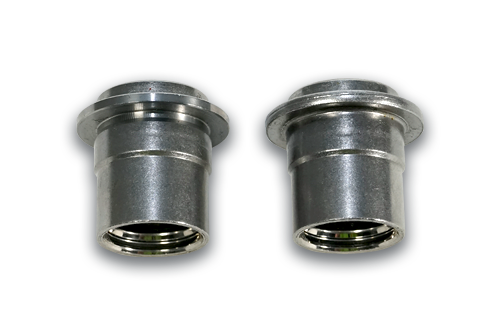

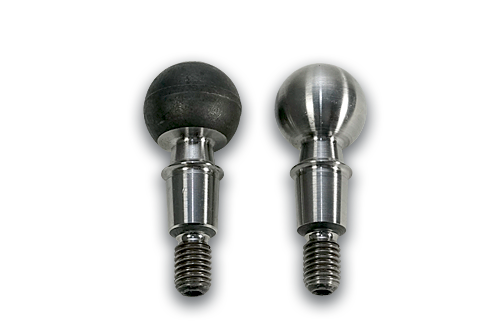

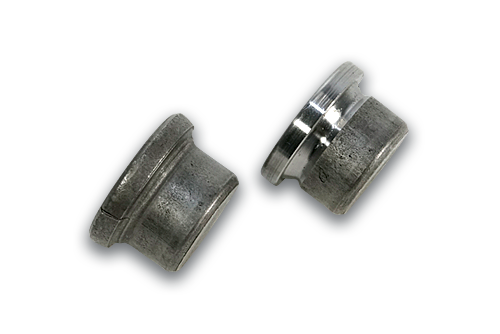

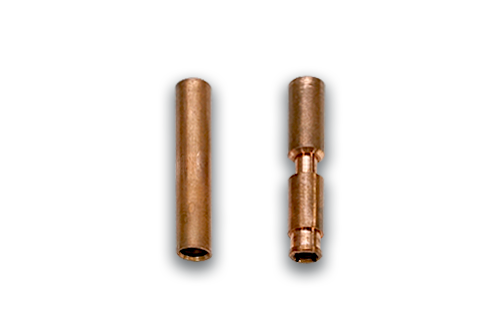

transco Audrema Drehautomaten - Werkstück
